Sprechanlagen, und einige Dinge welche mach wissen sollte.
Text in Bearbeitung.Sprechanlage analog
Ein Hersteller welcher Beachtung verdient.

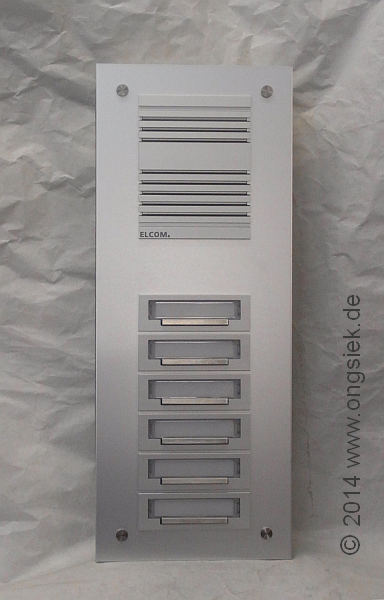

Da wir just unseren jahrzehntelangen Stammhersteller ersetzen mussten, haben wir uns umgesehen außer den bekannten Herstellern welche fast alle auf 2 Drahttechnik setzen, fanden wir ELCOM hier sieht man eine Klingel Sprechanlage in analoger Technik.
Die Meinung vieler neutraler Betrachter "Das sieht aber wirklich gut aus", es ist sicher gut wenn ich das nicht nur alleine so sehe.
Tolle Komponenten runden das gute Erscheinungsbild ab, und überzeugen auch den Techniker.
- Ein Unterputzkasten aus Edelstahl,
- Front ALU-gebürstet,
- Sprechblende aus Aluprofil, die meisten verwenden hier Kunststoffe,
- Die besten Klingeltaster welche ich jemals verbaut habe, die silberfarbige Fläche unter dem Namens-Schildchen ist der Klingeltaster.
- Jedes Namen-Schildchen ist einzeln über eine weiße LED beleuchtet.
- Das Wechseln der Namen-Schildchen ist mithilfe eines beiliegenden Spezialschlüssels extrem einfach.

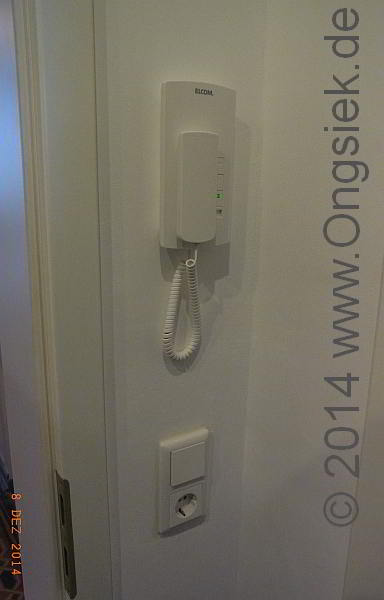

- Das Haustelefon hat eingebaut Signalgeber, einen Taster für den Türöffner, einen Taster für sonstige Funktionen, wir haben hierüber eine Einschaltmöglichkeit für das Treppenhauslicht realisiert. Eine grüne Kontroll-LED welche den Betriebszustand des Telefons meldet.
- Aber als besonderes kleines Schmankerl was ich bisher bei keinem Hersteller fand, ist ein eingebauter Schalter um die Klingel auszuschalten.
- Die Hörerhalterung funktioniert über einen Haftmagneten, es existieren somit keine beweglichen Teile. für einen Gabelumschalter oder Kunststoffnasen als Hörerhalter welche immer wieder mal zu Störungen führten. Die Funktion des Gabelumschalters wird hier über einen extrem langlebigen Reedkontakt bewerkstelligt, welcher von dem Haftmagneten gesteuert wird. Das ist Technik über die man selbst als nicht so alter Mitmensch, in Ruhe wegsterben wird.
Videosprechanlage

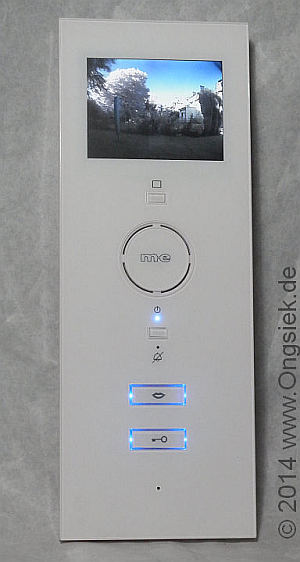

Videosprechanlage, ein etwas tückisches System, es ist sehr sensibel bei der Verkabelung, von Experimenten ist ab zu raten.
Die Türstation hat eine dicke gebürstete Chrom-Stahl-Platte (V²A) als Blende. Etwas gewöhnungsbedürftig ist der Umstand das der Türöffner leise öffnet und das ach so gewohnte Türöffnersummen entfällt, statt dessen ein Signalton von dem Türtablo abgesetzt wird.
Das die Klingeltaster, im Moment der Türöffnerbetätigung, grün leuchten ist für hörende sicher ungewohnt, aber für gehörlose Menschen sicher eine nicht zu verachtende Hilfe.
Gut auch, ist die Zeitbegrenzung des Türöffner-Zyklus, da Türöffner nur für Kurzzeitbetrieb ausgelegt sind, ist im Fehlerfall (Türöffner Dauerbetrieb) schon so mancher dieser hilfreichen Helferleich den hitzetot gestorben, manchmal hat er auch vorgeschaltete Bauteile mit ins Jenseits genommen.
Nachteilig ist allerdings der Namenschildwechsel, hierfür ist die komplette Metallblende zu demontieren, wir haben uns zwar eine bessere Lösung erarbeitet, aber von Herstellerseite ist das wohl verbesserungsfähig. Nutzer welche nicht über Geschick im Umgang mit diffizilen Arbeiten haben ist der Namensschildchentausch gemäß Herstellervorgaben nicht zu raten.
Die Funktionsweise der hörerlosen Sprechstellen ist ganz gut, die Bildqualität ist ebenfalls gut.
Klingel Ton
Klingelplatten Instandsetzung

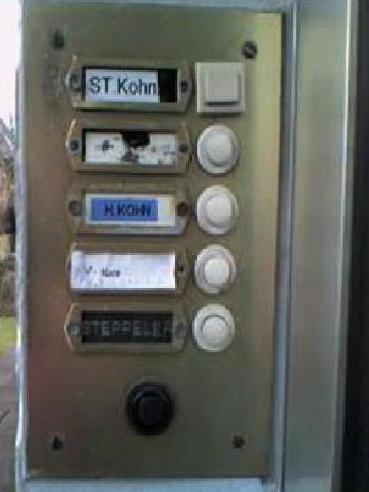

Hier finden sie einige Beispiele für in die Jahre gekommene Klingelplatten vor und nach der Instandsetzung.
Vorteilhaft bei einer Instandsetzung ist, dass, das Mauerwerk nicht beschädigt wird.
Bei einer einfachen Erneuerung muss er eingemauerte Unterputzkasten ausgewechselt werden, das dieses an der Putzstruktur bleibende Spuren hinterlassen kann ist nicht auszuschließen.
Besonders wenn die Klingelplatte in einer Ecke verbaut wurde.

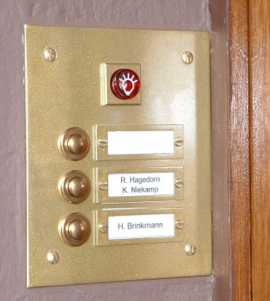

Klingelplatte Alu gold eloxal

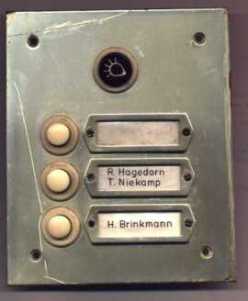

Die tiefen Kratzer im Material machten die Instandsetzung nicht einfach.
Der goldige Farbton mußte beibehalten werden

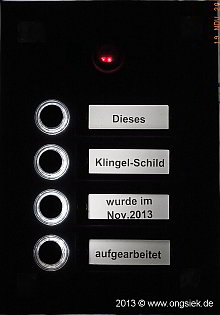

Aufbereitete Klingelplatte, in mehreren Ansichten.
mmmm
mmm
mmmmmVorher mmmmmmmmmmmm nachher Ansicht bei Tag mmmmm nachher Ansicht bei Nacht
Klingelplatte Messing massiv
Klingelplatte alt = massiv Kupfer

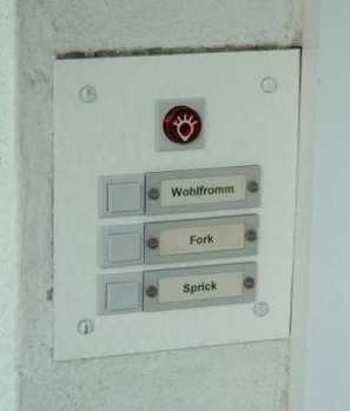

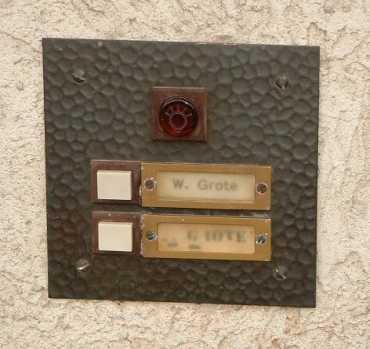

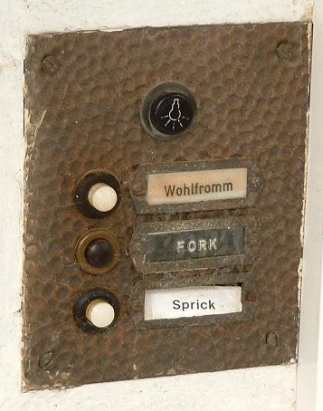

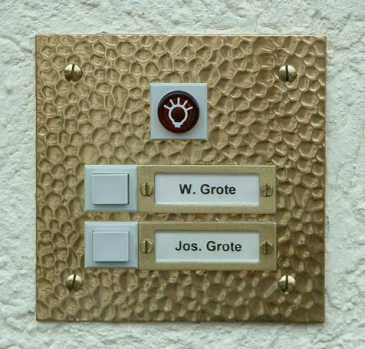

Hier wurde die alte Klingelplatte gegen eine andere alte Klingelplatte getauscht da die Oberflächenstruktur nicht mit der weißen Aluhaustür harmonierte.
Klingelplatte von Alu gold auf Alu silber mit ausführlicher Erläuterung
Sie kennen die alte Weisheit bestimmt
Der erste Eindruck ist der Entscheidende

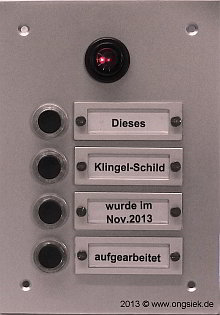

Aus Alt wird Neu
vorher nachher
Was zu bedenken war

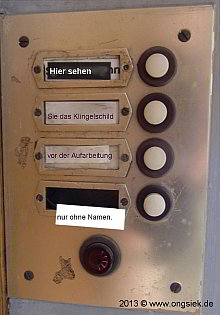

Die Elektriker, die diese Arbeit vor Jahren ausgeführten, nutzten 230V für den Lichttaster im Klingelschild (war wohl in den 50. - 60. Jahren nicht unüblich, oft gesehen). Der Lichttaster aktivierte die Treppenhausbeleuchtung (Verschwendung und sinnlos), nebst Namenschildbeleuchtung auch 230 V ( 230 V nicht zulässig ).
Da eine Klingelanlage in etwa mit ca. 8 - 12 V AC betrieben wird ist die Mischung mit dem 230 V Netz nicht nur nicht zulässig, es könnten auch im Fehlerfall Sach oder Personenschäden führen.
Die Fassade durfte nicht beschädigt werden, daher schied eine Kompletterneuerung aus, da, hierfür auch der eingemauerte Unterputzkasten aus dem Mauerwerk hätte entfernt werden müssen.
Lösung
Da die Fassade auf keinen Fall beschädigt werden durfte wurde das Schild aufgearbeitet und der 230 V Teil stillgelegt.

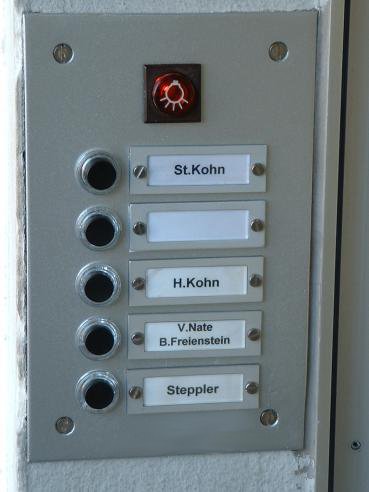

Ausstattung des neuen ( überarbeiteten) Klingelschildes
-
Richtig herum einbauen, Lichttaster nach oben.
-
Farblich der Tür annähern.
-
Saubere reproduzierbare Beschriftung
-
Langlebige Lichttasterbeleuchtung und Namenschildbeleuchtung
-
Schrauben auf DIN Norm umstellen, Edelstahl rostfrei Original verbaut sind M 3,5 und M 2,5 schwer zu beschaffen neu M4 und M3 .
-
Änderung der Treppenhausschaltung denn wofür soll es gut sein das Treppenhauslicht von draußen einzuschalten, wenn nur die Namen im dunklen gelesen werden sollen.
Um der Installation eine möglichst lange Lebensdauer zu ermöglichen,wurden super langlebige LED zur Taster und Namensschildbeleuchtung verbaut.

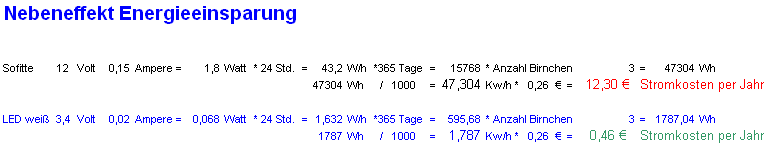

LED_beleuchtung ist zu dem auch extrem stromsparend, somit wird der Transformator ebenfalls entlastet und Energie gespart.
Eine Rote LED für den Taster und 3 weiße LED's für die Namenschild Beleuchtung.
Die LED Beleuchtung wird mich wohl real überleben, denn die älteste, von mir, eingebaute Lichtaster LED-Beleuchtung mit roter LED, ohne jegliche Sicherheitsbeschaltung, leuchtet seit dem ( 1.Q 1976 ) ohne Störung bis Heute im Dauerbetrieb, das sind grob gerechnet 39 Jahre (Ende.2015).
Warum habe ich das getan? Nein, auch damals hatte ich keine lange Weile. Aber es war total nervend alle 1,5 Jahre die Miniglühlampe in dem Taster zu tauschen. Der Tausch des Leuchtmittels war jedes mal eine echte Aktion wegen der vielen Montagearbeit um Zugang zu bekommen.
Für jüngere Leser vielleicht von Interesse, zu jener grauen Vorzeit gab es weder blaue noch weiße LED's zu kaufen.

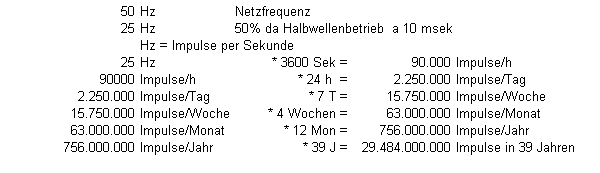

Es kam mir der Gedanke, wie oft mag wohl die LED seit dem Einbau einen Lichtimpuls abgegeben haben.
Es wird sicher kaum Jemanden interessieren, aber was soll's, hier ist die Rechnung:
Danke für Ihr Interesse.
Ledbeleuchtung über eine Konstantstromquelle zum selbst basteln.
Die ideale Schaltung wenn Sie es leid sind Birnchen zu tauschen, und Strom gespart wird auch noch.
Hier sehen Sie eine erprobte kleine Mini-Elektronikschaltung alles Weitere entnehmen Sie bitte dem Schaltplan.

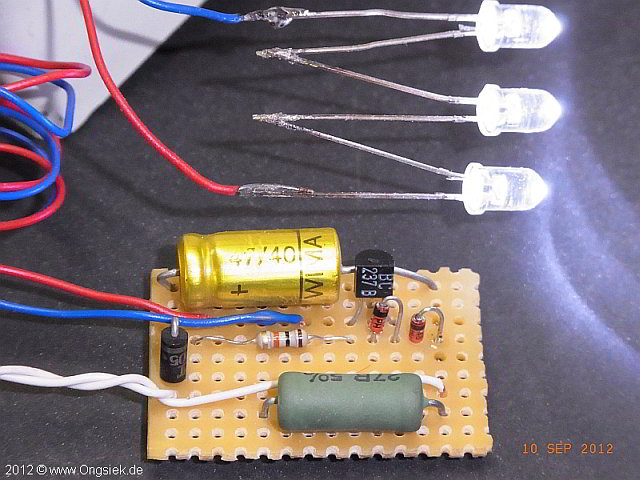

Bild vor, fertig aufgebaute Schaltung das Ziel war, eine Konstantstromquelle mit möglichst wenigen und preiswerten Standard-Bauteilen zu erstellen welche überall erhältlich sind.
Die Schaltung hat natürlich noch Verbesserungspotential in vielerlei Richtung.
(Rechnung vereinfacht)
