Lüftung für Bäder und usw.
Hier beschäftigen wir uns nur mit einem Mini - Bereich der Lüftungstechnik.
Grundlegende Gedanken
Hier beschäftigen wir uns nur mit einem Mini - Bereich der Lüftungstechnik.
Selbst diese simplen Mini - Lüftungsanlagen bieten Raum für Fehler aller Art, man trifft in der Praxis auf Fehler welche man sich nicht hätte vorstellen können, denn DAS ist doch jedem klar, aber scheinbar wohl doch nicht, besonders wenn man dann auch noch hört, das dieser Mist von "Fachleuten" gebaut wurde.
Aber wer ist Fachmann \ frau ?
Die theoretischen Überlegungen lassen wir hier einmal fort, denn in der Praxis sieht es oft so aus, das für solch kleinen Kram den richtigen Lüftungsfachleuten an guten Tagen nur ein müdes Lächeln abzuringen ist, aber sich keiner in Bewegung setzt um das Anliegen fachgerecht in die Tat umzusetzen.
Der Nutzer misst der Sache auch keine große Bedeutung zu, denn ... ist ja nur Luft!
- Denkste - .
Nun gut, das Ergebnis:
Es tummeln sich auf dem Gebiet der Kleinlüftungen alle erdenklichen " Fachleute " vom Spezi welcher just einen Schraubendreher vom Hammer unterscheiden kann, über ein unüberschaubares Spektrum von Heizung, Sanitär Fachleuten, welche es eigentlich beherrschen sollten, aber es nur Teil tut, hier gibt es echte Profis bis zum .........., in der Elektrofraktion sind die Kenntnisse oft noch schlechter, was Lüftungstechnik betrifft, aber erheblich besser was die Regelung bzw. Steuerung einer Lüftungsanlage betrifft, was jetzt schwerer wiegt überlasse ich einmal dem Betrachter.
Aber auch Architekten, Tischler, Trockenbauer, Maurer, Küchenplaner und Monteure fühlen sich oft berufen, einige wissen ja vielleicht was sie da tun, aber halt nur einige.
Ich beneide keinen Laien wenn dieser seinen Fachmann seines Vertrauens wählt, selbst ich hätte da Probleme, aber da ich es halt selbst mache entfällt dieses Ungemach.
Ich stelle hier nur sehr Krasse Fehler vor welche sich auch noch Bildtechnisch darstellen lassen, dazu noch ein paar Tipps zu Bauteilen welche sich bei mir bewährt haben.
Allerdings, es sei auch nur am Rande erwähnt, der Markenlüfter für vielleicht € xxx,-- hat schon so einiges mehr zu bieten als das Produkt für € xx,xx aus dem Markt da um die Ecke.
Etwas Grundlagenwissen zu feuchter Luft und Lüften.
Hier war ein Rechner geplant welcher die relative Luftfeuchte usw. berechnen sollte,
..... aber,
ich habe im WWW eine fertige Arbeit zu diesem Thema gefunden, welche das hier geplante Angebot sogar übersteigt, daher erscheint hier nur ein Link zu der Seite von Herrn Wöckener welcher mir das netterweise erlaubte.
Begründet durch unsere Gerichte mit den oft putzigen Urteilen muss ich mich natürlich von allen Inhalten fremder Seiten distanzieren, da ich keinerlei Einfluss darauf habe.

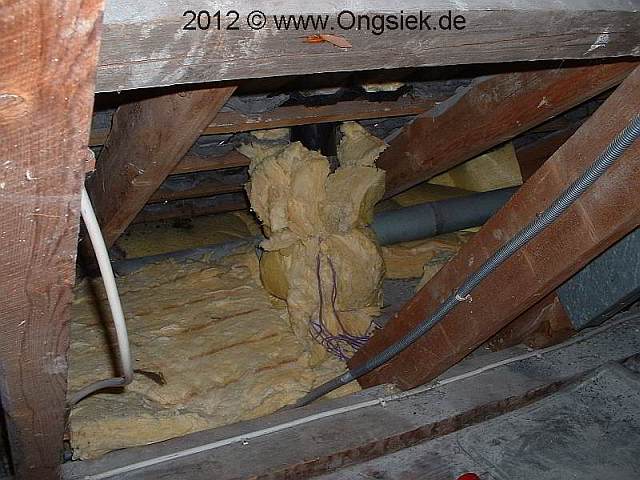

Abluftrohre durch Kaltzonen verlegt
Oft kommt es zu Ärger weil Lüftungsrohre durch kalte Bereiche verlegt werden. Allerdings weis doch jeder das Wasserdampf an kalten Flächen kondensiert. Das ist auch in Lüftungsrohren der Fall, warum denn auch nicht? Wo bleibt das Kondenswasser im Rohr? Klar, es kommt auf die Art der Rohrführung an, wenn keine Ablaufeinrichtung vorgesehen ist, sammelt es sich und im günstigsten Fall verdunstet es und wird vom Luftstrom abtransportiert. In Ungünstigen Fällen tropft es aus dem Lüfter oder wenn das Rohr Gefälle zum Ausblaspunkt hat tropft oder läuft da vielleich an der Wand o ähl. runter. Wir haben schon oft solche Situationen vorgefunden, sicher kann man wenn die Örtlichkeiten es zulassen die Gegebenheiten anpassen, was aber oft mit unverhältnissmäßigem Aufwand einhergeht.
Umgebaut :

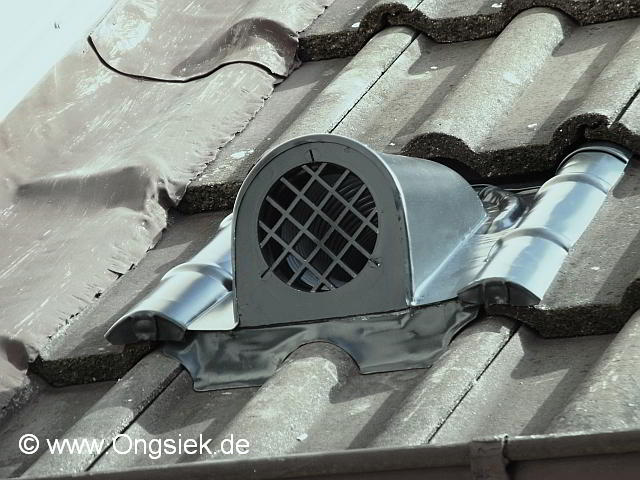

Endlich gibt es eine gute Lösung für die Entlüftung durch die Dachschräge.
Wenn die Entlüftungsleitung Gefälle zu dieser Auslasspfanne hat, ist das Kondensat kein Problem mehr, es wird ja über das Dach nach außen geführt.
Diese Auslasspfanne ist auch in ROT und auch für andere Pfannenarten zu bekommen.

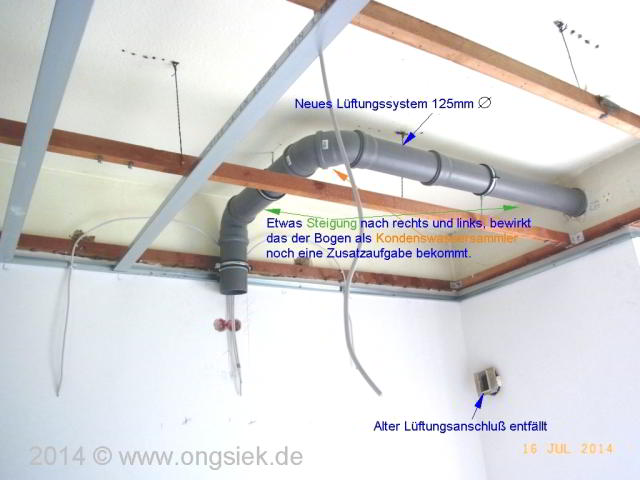

Küche, Dunsthaube, Beispiel eines Lüftungsrohres in einer warmen angehängten Decke.

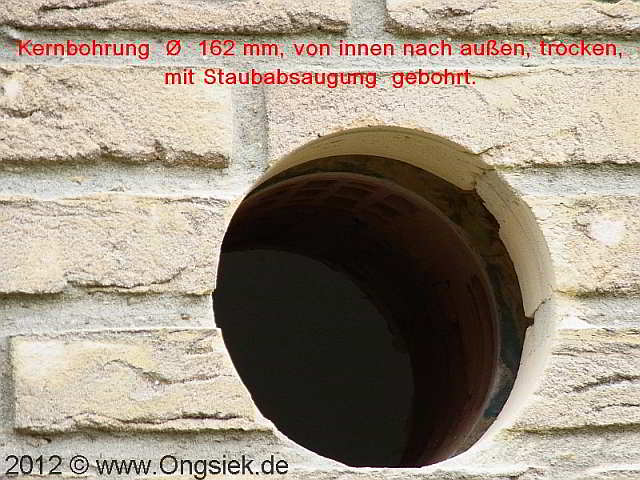

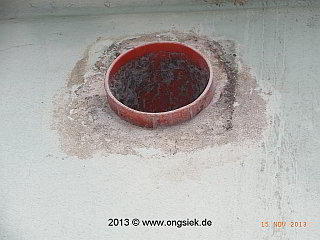

Kernbohrung für Lüftungsrohr herstellen.
Ent.- und Befeuchtung
Um einen Raum zu entfeuchten,
denn, das wird wohl die häufigste Anwendung sein, bietet sich die
Steuerung des Lüfters über einen Hygrostaten an.
In seltenen Fällen, Musen oder Papierlager usw., wird eine gewisse
Feuchte benötigt, auch hier, zum Befeuchten, kann ein Hygrostat als
steuerndes Element verwand werden.

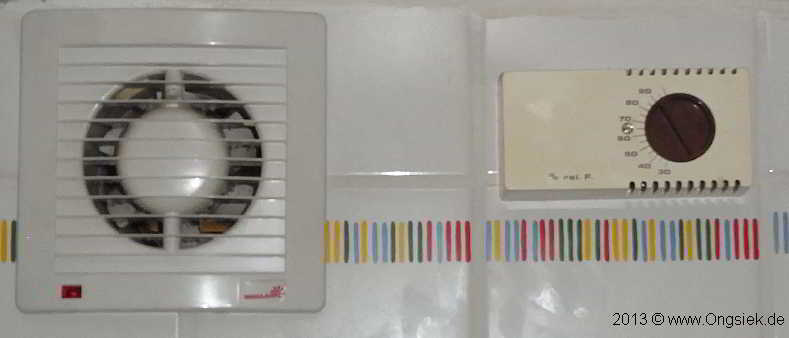

Hier eine einfache Entfeuchtung
eines gewerblichen Sanitärbereichs.
Der Hygrostat misst die relative Feuchte der Luft, welche ja
bekanntlich von der Temperatur als wesentlicher Faktor abhängig
ist, später vielleicht mehr dazu.
Aus hässlich wird schön.
Oft hört man das Argument das kein Ausblasgitter auf der oft neuen Fassade gewünscht wird, denn diese vergilben und leiden unter Wind und Wetter. So das sie oft hässlich bis beschädigt ein klägliches Erscheinungsbild darstellen. Sollte dieses Teil auch noch oben an der Fassade sitzen ist schon ein erheblicher Aufwand nötig um den Schaden zu beheben.
Dem ganzen Ungemach kann man weitgehend entrinnen, so man langlebige Bauteile aus Rostfreiem Stahl ( VA² oder besser) wählt.

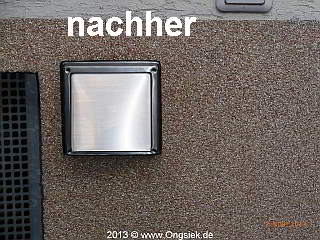

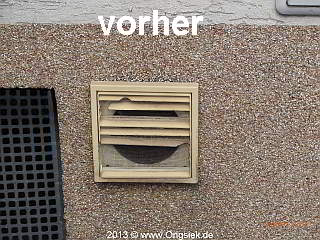

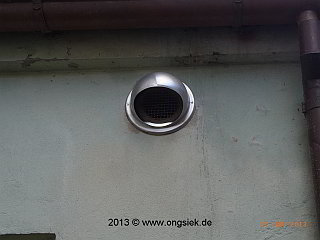

Als Beispiel sehen Sie die folgenden Bilder:
Schornsteinfeger-Heizung-Dunsthaube- das ewige Thema.
Hier geht es um Luft für Raumluft abhängige Heizungen,Warmwasser-Geräte, Öfen u.mehr
sowie die Nutzung mit Abluft-Dunsthauben.
Etwas zum Thema Gasherd habe ich auch noch anzumerken.
Der Schornsteinfeger ist nicht Ihr Feind, außer Sie erklären ihm den Krieg, auch nicht, wenn er nun Ihre Dunsthaube bemängelt hat. Er möchte nur nicht, dass Sie an den Abgasen sterben, das kann so schlimm doch nicht sein, oder?
Oft wird das Zusammenwirken einzelner Begebenheiten nicht gesehen oder ignoriert.
So Sie ihre Heizung in der Wohnung oder Haus haben, was ja nun in den meisten Fällen wohl so ist, muss halt einiges bedacht werden.
Es muss zwingend darauf geachtet werden, dass der Heizungsanlage, dem Kachelofen, dem Kamin usw. genügend Verbrennungsluft zur Verfügung steht.
Denn ein Luftmangel führt zu unvollständiger Verbrennung. Ein wohl allgemein bekanntes Beispiel ist sicher Kohlenmonoxid (CO).
Kohlenmonoxid (CO) ist ein Blutgift.
Wenn CO in der Atem-Luft ist wird eine Bindung des Sauerstoffs an das Hämoglobin im Blut behindert oder sogar verhindert, je nach CO-Konzentration, was somit zu einer Sauerstoffunterversorgung führen kann. Es steht somit fest, CO ist extrem giftig und schlechte Verbrennung kann Sie töten oder schädigen.
Die Angabe der Menge des Schadstoffes wird in der für die Meisten ungewohnten Maßeinheit ppm = (parts per million) = Teile per Million angegeben, schauen Sie doch einmal auf den letzten Meßbericht ihres Schornsteinfegers, oder das Messprotokoll der letzten Heizungswartung.
In der Tabelle sehen Sie eine Umrechnung in die bekannteren Prozente.
Stickstoff (N2) ist das Hauptelement der Atemluft (79 Vol.%). Ist bei der Verbrennung neutral und fast nur als Ballastgas anzusehen.
Kohlendioxid (CO2) ist ein farb- und geruchloses Gas.
Die zulässige maximale Arbeitsplatzkonzentration beträgt 5000 ppm. Bei Konzentrationen über 150.000 ppm =15 Vol. % der Atemluft tritt sofort eine Bewusstlosigkeit ein.
Durch den Einfluss des Sonnenlichtes und des grünen Blattfarbstoffes Chlorophyll wandelt die Vegetation Kohlendioxid (CO2) zu Kohlenstoff und Sauerstoff (O2) um. Durch die Atmung von Mensch und Tier wird der Sauerstoff (O2) wiederum zu Kohlendioxid (CO2) umgewandelt.
Kohlenmonoxid (CO) ist ein farb- und geruchloses Atemgift. Das Produkt einer unvollständigen Verbrennung. Es verhindert bei zu hoher Konzentration die Sauerstoffaufnahme des Blutes.
Enthält die Atemluft z.B 700 ppm CO = 0,07 %, wäre ein Menschen nach ca. 3 Stunden Tod. Die zulässige maximale Arbeitsplatzkonzentration beträgt 50 ppm.
---------------------------------------------------------------------
-------------------------------------------------------
----------------------------------------
-----------------

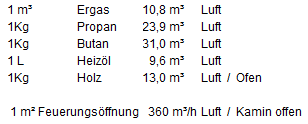

Um Ihnen einmal einen Überblick zu verschaffen, wie viel LUFT benötigt wird um eine Einheit Brennstoff zu verbrennen habe ich einmal folgende Zahlen zusammengetragen.
Nur so zur Erinnerung 1m³ = 1000 Liter
Bedenken Sie bitte weiterhin Sie legen nicht nur 1 kg Holz in den Ofen und wie lange dauert es bis es abgebrannt ist?
---------------------------------------------------------------------
-------------------------------------------------------
----------------------------------------
-----------------
Randnotiz:
Das ich keine Gasherde mag, ist kein Geheimnis, aber warum mag ich keine Gasherde?
Gasherde stammen aus einer Zeit, welche lange vorüber ist, nein, es war nicht die gute alte Zeit, ein Märchen wie vieles andere auch. Damals gab es noch Einscheibenglas, und Fenster auf denen im Winter Eisblumen blühten (innen), das ist ja so romantisch, nur, es war auch sau kalt.
Diese Fenster mit ihren einfachen Holzrahmen waren undicht. Wenn unser Fenster heute so undicht wären würden die Mieter reihenweise Mietkürzungen durchsetzen. Dadurch war aber immer und dauerhaft ein Luftaustausch gegeben, auch Schimmelprobleme waren fast nie vorhanden.

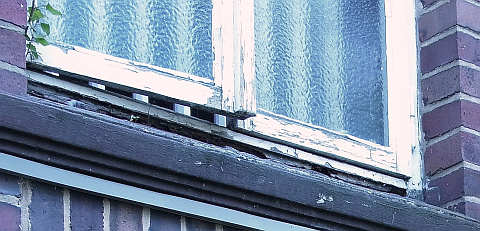

Ich meine Fenster dieser Baureihe und ähnlich, nur ohne Baum.
Haben Sie schon einmal darüber nachgedacht, dass bei einem Gasherd eine total unkontrollierte Verbrennung stattfindet. Ich weiß nicht wie viel CO bei der Verbrennung entsteht, Sie aber auch nicht. Rauchgas in nicht unerheblicher Menge strömt in Ihre Räumlichkeiten. Auf den Schränken bildet sich ein viel klebrigerer Belag als bei einem E.-Herd. Alles schon gelöst? Ach Sie legten Zeitungspapier auf die Hängeschränke, nun gut, Sie atmen ja auch die Abgase ein, ob da Nicht-Rauchen so richtig Ziel führend ist, muss ich noch bedenken.
Eins steht alle mal fest der Sauerstoff wir zu CO2 und zu CO oxidiert und somit in der Atemluft gegen die beiden Rauchgasbestandteile ersetzt.
Als Bonus behalten Sie natürlich auch die nicht unerhebliche Menge Wasserdampf aus der Erdgasverbrennung. Welcher sich dann als Kondensat an kalten Stellen niederschlägt, die dort wohnenden Schimmelpilze werden wachsen und gedeihen, ob sie es Ihnen danken? Ehr nicht.
Um 1 m³ Gas zu verbrennen, entziehen sie ca. 11m³ Atem-Luft den Sauerstoffsanteil zu 100%. Der Rest unbrauchbarer Stickstoff + den neuen Gasen CO² + Co bleiben ihnen natürlich erhalten.
---------------------------------------------------------------------
-------------------------------------------------------
----------------------------------------
-----------------
Bei kamingebundenen Gasgeräten wie Thermen usw. ist das besser, denn bei diesen Geräten werden die Abgase und der nicht brennbare Stickstoff über den Kamin als Rauchgas nach draußen abgeführt.
Solche Abgassysteme
sind gemeint.
Aber nur wenn Sie so nett sind, und der Umgebungsluft eine Chance lassen von draußen leicht nach zu strömen, die neuen schicken Fenster sind da wohl ehr keine Hilfe, die sind ziemlich luftdicht.
Wenn Sie jetzt auch noch, in der Küche ihre tolle neue Dunsthaube benutzen, könnte es schon ziemlich eng werden, da sie ja Luft nach draußen pusten und somit einen Unterdruck in den Räumen erzeugen. Das kann, soweit gehen, dass Sie das Abgas aus der Therme saugen und Luft/ Abgas durch den Thermenschornstein angesaugt wird.
Ihre Lunge und der restliche Körper finden das dann schon recht dumm.
Sie lächeln darüber? Kennt man schon.
Allerdings haben viele Dunsthauben Motorleistungen die es in sich haben, meine Dunsthaube liegt bei ca.800 W, mit 2 Motoren, und es gibt viel stärkere Hauben oder Essen. Viele Abluftrohre haben Durchmesser > 12,5 cm, Abgasrohre liegen bei ca. 10cm (Gastherme). Das Abgas in der Therme wird von dem bisschen Wärme angetrieben, welches auf ihrem Messbericht mit ca.6% Abgasverlust angegeben wird. Das Argument, das der Schornstein zieht, ist doch nur ein Spruch, in Wirklichkeit ist es ein Gasaustausch, warme Abgase gegen kühlere Außenluft. Der Spruch, das die Wärme im Sommer drückt, ist ein Spruch sonst nichts. Wenn die Luft außen wärmer ist als das Gas/Luft im Schornstein warum soll die schwerere Luft nach oben steigen?
Der Kamineffekt basiert darauf, das warme Luft leichter ist als kalte Luft, was man leicht mit einem Thermometer in jedem Raum ohne Luftverwirbelungen feststellen kann.
Und nun, was meinen Sie?
Wer ist stärker der mini Gaswärmeantrieb für die ungesunden Rauchgase, oder die vor Kraft strotzende Dunsthaube?
---------------------------------------------------------------------
-------------------------------------------------------
----------------------------------------
-----------------
Sollten die dann auch noch einen Ofen statt einer Gastherme nutzen, dann wird es lustig.
Denn ein Ofen benötigt viel mehr Luft, nicht nur die 13m³ per kg Holz, wie viel kg hatten Sie doch gleich in den Ofen gestapelt? Denn um bei einem Ofen eine gute Verbrennung sicherzustellen wird er je nach Typ mit reichlich Luftüberschuss betrieben. Jetzt stellen wir uns noch einen offenen Kamin vor, ................. welcher früher in schönen großen Räumen, mit total undichten Fenstern und Türen, in so manchem urigen Gemäuer saß, und nicht in einer hermetisch luftdicht versiegelten 120 m² Wohnung.
Hören Sie auf Ihren Schornsteinfeger, er verlangt von Ihnen nur das Absolute Minimum, schlau hingegen ist es, mehr zu tun, aus reinem Eigeninteresse.
---------------------------------------------------------------------
-------------------------------------------------------
----------------------------------------
-----------------

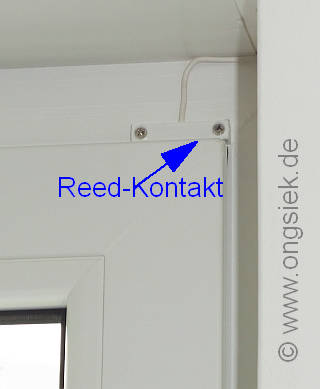

Einfache Verriegelung, wenn das Fenster zu ist, ist die Dunsthaube außer Betrieb

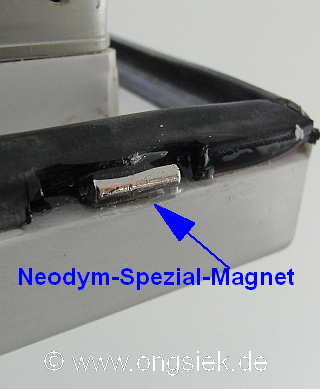

* Neodym-Magnete = Die stärksten Magnete der Welt
* Ein Reed-Kontakt, ist ein durch einen Magneten, betätigter Kontakt.
Aber eins ist mit Sicherheit Ziel führend, eine Verriegelung zwischen Heizgerät und Dunsthaube.
Wenn die Heizung arbeitet, darf die Dunsthaube mit Abluft auf keinen Fall arbeiten, denn hierdurch würde ein Unterdruck in den Räumen erzeugt. Wenn die Luft durch entsprechende Vorrichtungen nachströmen kann, ist alles kein Problem. Allerdings bei ihren schönen neuen Fenstern strömt nichts mehr nach, die sind dicht, und nun?

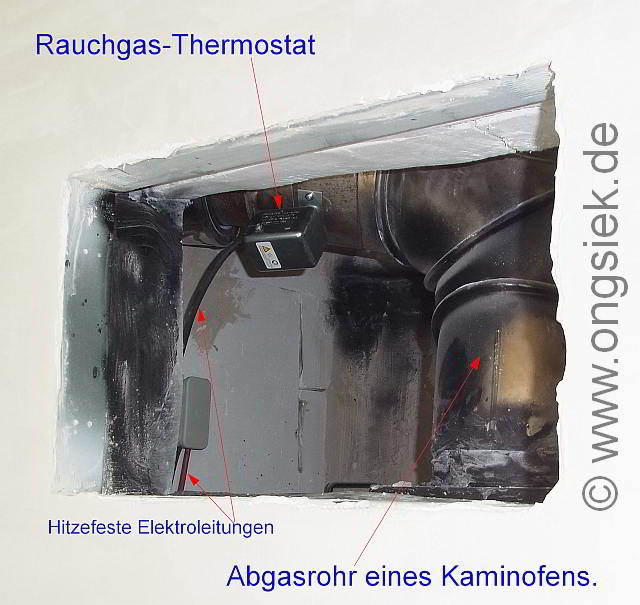

Bei der Dunsthaube und der Therme kann ich helfen. Dort kann eine Verriegelung eingebaut werden. Dieses ist in vielfältiger Art möglich, auch kann ein Ofen überwacht werden, so das nur die Dunsthaube ausgeschaltet wird, wenn der Ofen heiß und das Fenster zu ist.
Man kann Frisch-Lufteinrichtungen einbauen. Ihr Bezirksschornsteinfeger- Meister ist hier oft, ein guter Ansprechpartner. Wenn irgend so etwas fehlt, und Sie dann tot sind, müsste er dem Staatsanwalt erklären wie es dazu kommen konnte. Das hilft Ihnen aber auch nicht mehr, Sie sind, dann ja immer noch tot.
